10KV中置式開關柜屬于鎧裝移開式中壓配電柜的一種，用于接受和分配電能并對電路實行控制、保護及監測。柜體由固定和手車兩大部分組成，通常手車分?jǐn)嗦菲魇周?、電壓互感器手車、?jì)量手車、隔離手車等。衡量一個產品的性能，是需要了解該產品的技術參數，今天就來給大家講解一下10KV 中置式開關柜的技術參數。

一、產品技術參數

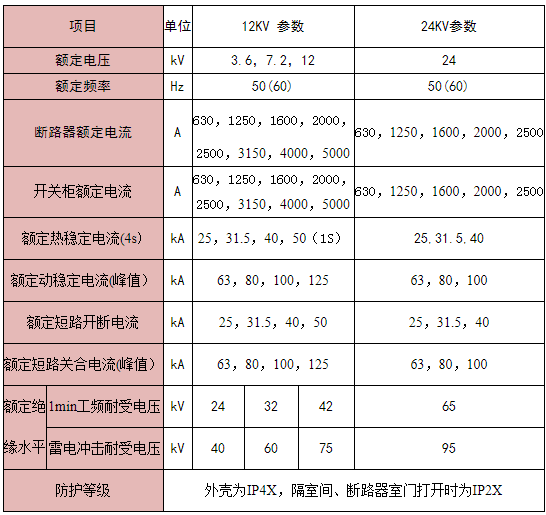

1、開關設備技術參數見表1

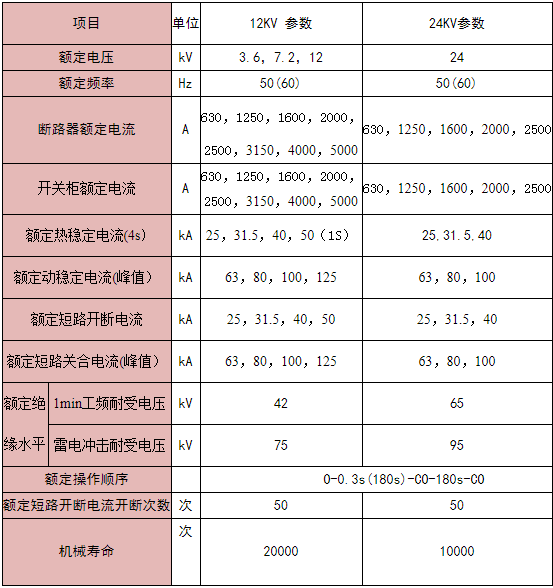

2、VS1、VD4、3AE真空斷路器技術參數

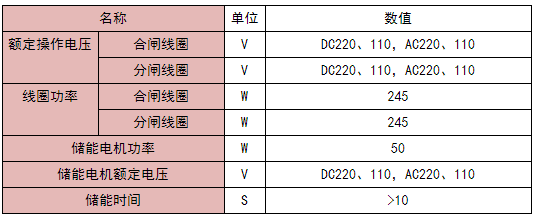

3、操作機構技術參數見表3當斷路器用于控制3~10kV電動機時，若起動電流小于600A，必須加金屬氧化鋅避雷器，其具體要求由用戶與制造廠聯系協商：當斷路器用于開斷電容器組時，電容器組的額定電流不應大于斷路器額定電流的80%。

1、環境溫度:最高溫度+40℃，最低溫度-10℃；

2、環境濕度：日平均相對濕度≤95%，月平均相對濕度≤90%；

3、海拔高度:1000m以下；

4、抗地震度:地震烈度不超過8度；

5、周圍空氣應不含腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染；

6、無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求；

7、在超過GB3906規定的正常的環境條件下使用時，由用戶和制造廠協商。

三、結構圖

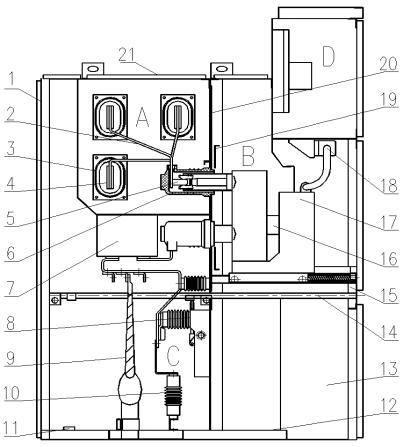

開關柜結構圖

A.母線室    B.斷路器手車室   C.電纜室   D.繼電器儀表室

1.外殼  2.分支母線  3.母線套管  4.主母線  5.靜觸頭  6.靜觸頭盒

7.電流互感器  8.接地開關  9.一次電纜  10.避雷器  11.接地主母線

12.底板  13.二次線槽  14.接地開關操作機構  15.可抽出式水平隔板

16.加熱裝置 　17.斷路器手車  18.二次插頭  19.活門機構  20.裝卸式隔板  21.泄壓

在進行產品的選型時，可以根據產品的技術參數設計優化的方案，針對產品的需求采用痛的電氣元件。如果你想了解更多中置式開關柜的產品信息，歡迎來電咨詢。
